I. Übersicht:
KYDS2420-2E ist eine Art intelligenten DC bi-Motor controller.The Steuerung eines Hochleistungs MCU verwendet wird , um die erweiterten Bewegungssteuerungsalgorithmen verwendet, Koordinaten externen Quadraturencoder Eingang des Motorsport der Open - Loop - und Closed - Loop - Geschwindigkeit zu vollenden , geschlossene Schleife position mode.It kann weit verbreitet in roboter fahren, kleine fahrzeuge fahren wie automatisierung.
1. Zwei unabhängige ausgang ende.
2. Breiter Eingangsspannungsbereich
3. Intelligenter PID-Regelkreis
4. Verschiedene arbeitsmodus : zwei motor unabhängige steuerung, zwei motor hybrid steuerung (für
Tanks rotierend), Steuerung, Drehzahlregelung, Drehmomentregelung. Externes Potentiometer, externes 0-5V DC Analog
Volle Vorwärts- und Rückwärtssteuerung für jeden Kanal. Vier-Quadranten-Betrieb. Unterstützt
Regeneration
5. Notbremssteuerfunktion
7. Schutzmaßnahmen begannen unter abnormalen Bedingungen: Überstrom, Überhitzung, Überspannung, Unterspannung, Kurzschluss usw
8. LED-Fehleralarmstatusanzeige, Fehleralarmausgang. 9. RS232-Kommunikation und Kunden verwenden Sie dann ein serielles Port-Protokoll
Datum.
III: Leistungsindex:
1. Versorgungsspannung: 12 - 48 VDC
2. Zweikanal-Maximalstrom: 20A Zweikanal-Nennstrom: 12A
3. Stromversorgung (kann an den Encoder geliefert werden): + 5V DC 20mA
4. Eingangsbereich der analogen Größe: 0 - 5 VDC
5. Impulseingabebereich: 500 Hz - 5000 Hz (entsprechende Höchstgeschwindigkeit)
6. PWM Die Impulsbreite des Eingangsbereichs: 250 Hz - 1 kHz Typischer Wert: 250 Hz
Arbeitszyklus: 0% -100%, Spannungsamplitudenwerte: 5V
7. RC-Signal (ein PWM-Signal: RC-Fernbedienungsempfänger-Ausgangssignal)
8. Digitale Ausgangsschnittstelle: 2 Straßen, offener Abfluss, maximale Belastbarkeit von 40 V 1A
9. Temperaturschutzstatus: Wenn die Temperatur 70 ° C beträgt, schaltet der Regler
reduziert die Leistung durch Überhitzungsschutz und stoppt die Ausgabe, wenn die
Temperatur ist 80 ℃ .
10. Arbeitstemperatur: -25 ℃ - +60 ℃ .
11. Luftfeuchtigkeit: Relative Luftfeuchtigkeit ≤ 80RH.
12. Grenzabmessung: L * B * H = 90 mm * 75 mm * 35 mm

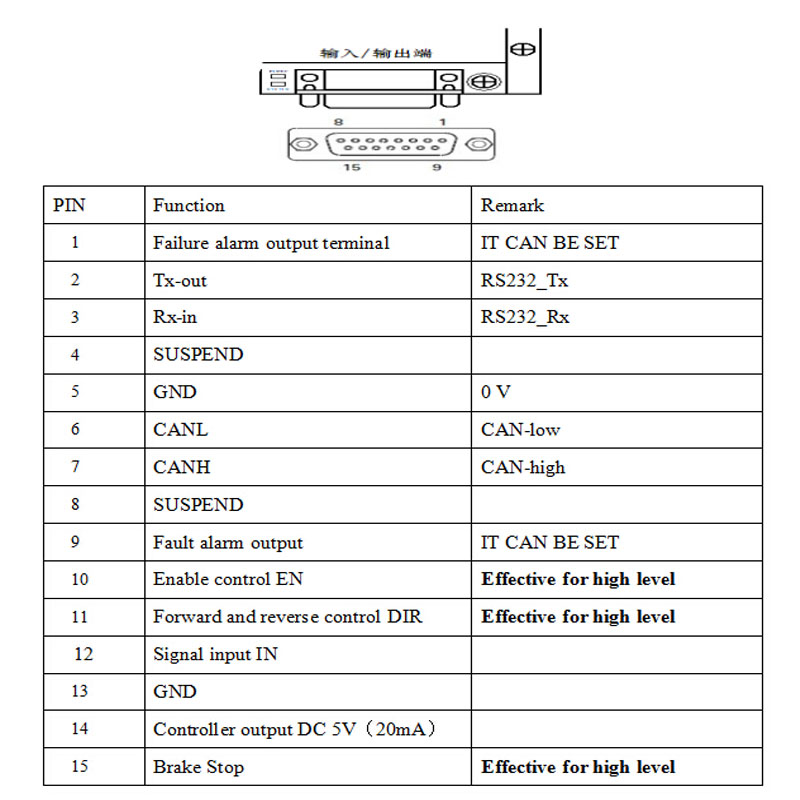

Allgemeine Verbindungszeichnung
Wenn Sie weitere Informationen benötigen, laden Sie bitte das Benutzerhandbuch für den 24-V-48-V-BLDC-Controller herunter.
